TP4056充电管理IC有哪些保护功能

发布时间:2018-01-24 10:25:41

充电ic芯⽚是对充电过程进⾏管理,以合适的电流给电池充电,⼀般会经过涓流充电,恒 流充电,恒压充电三个阶段,在充电器中IC起到充电检测和控制充电器⼯作的作⽤,当IC检测 到被充电电池已充满时,IC会⾃动切断充电电源以保护充电电池不被过充。 镍氢电池在充电过程中⼀般会出现发热的现象,所以镍氢充电管理芯⽚⼀般还包括温度检 测,当连接充电器进⾏充电时突然产⽣过电流,电路⽴即进⾏过电流检测,此时Cout将由⾼转 为低,功率MOSFET由开转为切断,实现保护功能。

通常充电保护ic在过度充电保护时将经过⼀段延迟时间,然后就会将功率MOSFET切断以达到保护的⽬的,在过度充电保护之后,只要充电器连接在电池包上,此时将进⼊过充锁定模 式,锂电池电压下降也不会产⽣再充电的情形,将充电器移除并连接负载即可恢复充放电的状态。

一、热限制保护功能:质量好的充电管理IC在充电时,有极大的概率,会遭遇到温度过高,触及发烫等一系列的现象。当处于这种“紧急状态”时,充电管理IC的内置芯片,就会自动调节电流,将电流数值控制在正常范畴内。尽管正常芯片能在150摄氏度的高温下,依旧正常运行,但为了用户的安全使用着想,超过100℃的情况下,芯片便会迅速地减小电流,进入到恒压充电状态中。用户可从三个阶段来充分了解:

1、涓流:只要电压没有超过3V,就可以一直进行涓流充电,此时的充电电流会是范围在0.1的设置电流。

2、恒流:恒流充电的现象,一般会在电压超过3V的时候出现,通过恒流充电,就可以保持充电管理IC正常的工作。

3、恒压:电压达到4.2V时,恒流充电就会转变为恒压充电,并在最短的时间内停止充电,用以起到保护充电管理IC的成效。

二、过压保护功能:充电管理IC内部压力过大后,便会自行断电,通过这一举动,能够降低电压过高时,充电器损耗的程度。倘若VDCIN小于UVAT,充电器也会继续保持在充电异常的模式中,对电压进行锁定。

锂电池具有放电电流⼤、内阻低、寿命长、⽆记忆效应等被⼈们⼴泛使⽤,锂离⼦电池在 使⽤中严禁过充电、过放电、短路,否则将会使电池起⽕、爆炸等致命缺点,所以,在使⽤可充锂电池都会带有⼀块保护板来保护电芯的安全,锂电池保护板主要由保护IC(过压保护)和 MOS管(过流保护)构成,是⽤来保护锂电池电芯安全的器件。

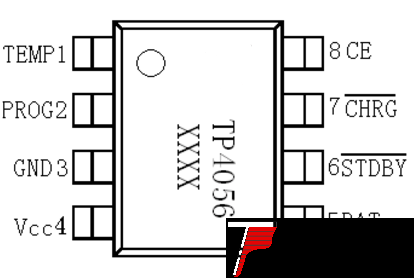

TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。TP4056可以适合USB电源和适配器电源工作。

锂电池充电管理芯片有哪些

由于采用了内部PMOSFET架构,加上防倒充电路,所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V,而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时,TP4056将自动终止充电循环。

当输入电压(交流适配器或USB电源)被拿掉时,TP4056自动进入一个低电流状态,将电池漏电流降至2uA以下。TP4056在有电源时也可置于停机模式,以而将供电电流降至55uA。TP4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

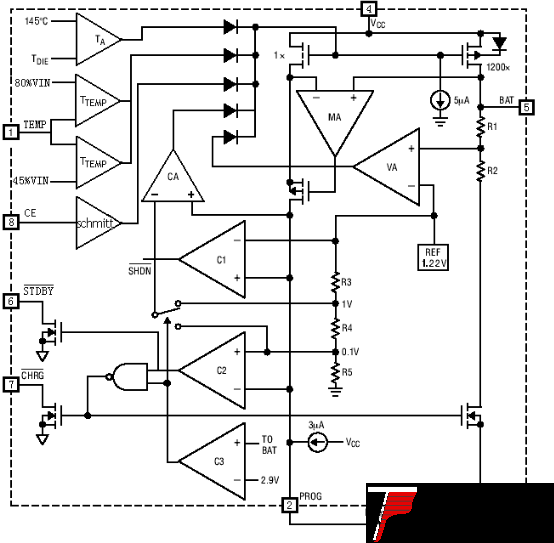

TP4056内部结构框图

锂电池充电管理芯片有哪些
