TP5602B

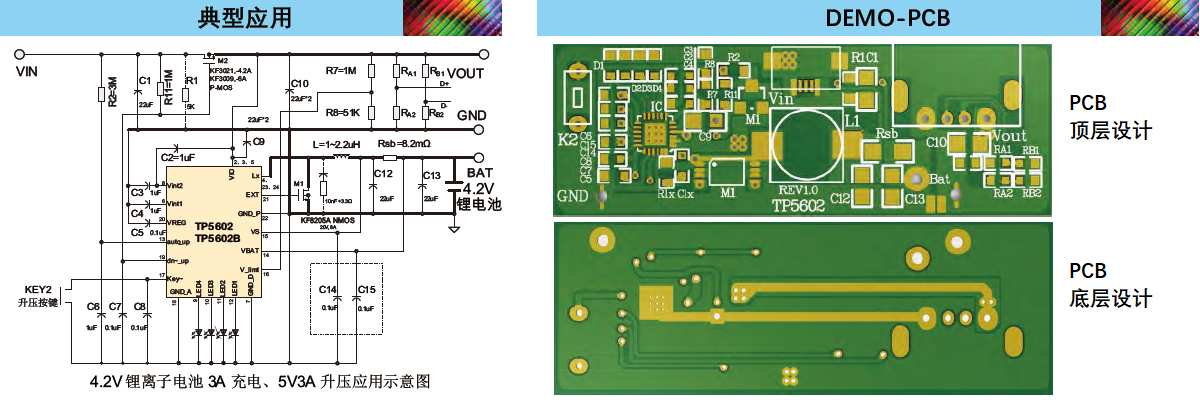

    TP5602B是一款全集成功能的移动电源专用超大规模集成电路，专为中大功率移动电源设计。内部将自动充电管理和电池隔离，升压管理，电量显示，电池保护等多种功能集成到单一芯片中，外加一个输入隔离PMOS管，一个功率NMOS管，一个电感，少量阻容元件，应用电路简单，性能稳定可靠，免调试生产，高良品率。

    TP5602B采用独特的单一电感复用技术，内置高效同步降压4.2V3A锂电池充电电路和同步升压型5V3A输出电路；4路LED显示充电和放电时的电量，同时也用于异常状态报警显示，无需外部电池保护路，内集成多种输入和出保护（过压、过充、欠压流短路等）。

    TP5602B提供功能设置,插电自动充电，按键升压，轻载自动停机(升压时)；降压充电恒流可调；5V升压输出恒流外部可调。其QFN24超小封装与简单的外围电路，使得TP5602B也非常适用于其他便携式设备的大功率独立充电或独立的升压管理应用。

充电模式：

▶ 单节4.2V锂电池充电，典型3A。

▶ 宽工作电压，最大达到4.2至7V。

▶ 可旁路输出，电源功率自适应。

▶ 防电源反接，防电池过压4.3V双重保护，更安全。

▶ 内置功率管理PMOS，全同步开关型模式。

▶ 涓流、恒流、恒压三段充电，保护电池。

▶ 可编程充电电流ISET，0.1A至3A。

▶ 预充电涓流：  20%ISET。

▶ 恒压停机电流：20%ISET。

▶ 4路LED 充电状态指示，最高位闪烁。

▶ 芯片过温度自动降功率保护，欠压保护。

▶ 电池端短路保护。

▶ 内置多种电池保护，可无须外部保护芯片。

▶ 开关频率700KHz，典型电感2.2uH。

▶ 4.2V±1％的充电电压控制精度。

升压模式：

▶ 按键启动VIO，固定5V输出。

▶ 按键长按2.5S，升压关断，进入待机模式。

▶ 可调最大输出恒流，典型输出5V3A。

▶ 4路LED 电量状态指示，3 秒后自动灭灯（TP5602B 灯为长亮），电池小于3V 报警6 次保护，小于2.4V 全停机，不动作。

▶ 芯片过温度保护，自动降低输出电流，欠压、过流、短路自

▶ 动待机保护。

▶ 开关频率300KHz。

▶ 轻载(输出<30mA)10 秒后自动待机。

▶ 待机后电池电流低至 6uA。

▶ 典型输出5V 3A，4V Vbat典型输出效率93.5%。最大输出5V 3.5A。
