TP83xx系列芯片是采用CMOS工艺制造的静态电流极低的VFM开关型DC/DC升压转换器。该芯片由振荡器、VFM模式控制电路、Lx开关驱动晶体管、基准电压单元、误差比较放大器、电压采样电阻及VLX 限幅电路等组成。
TP83xx系列升压转换器采用变频的方式，因此较国内外同类产品具有更低的纹波、更强的驱动能力、效率高等特点，应用时外围只需接三个元件(电感、电容及二极管各一个)。
TP83xx系列输入电压最低0.8V,并且可以根据要求调整输出电压3V至6V可选。

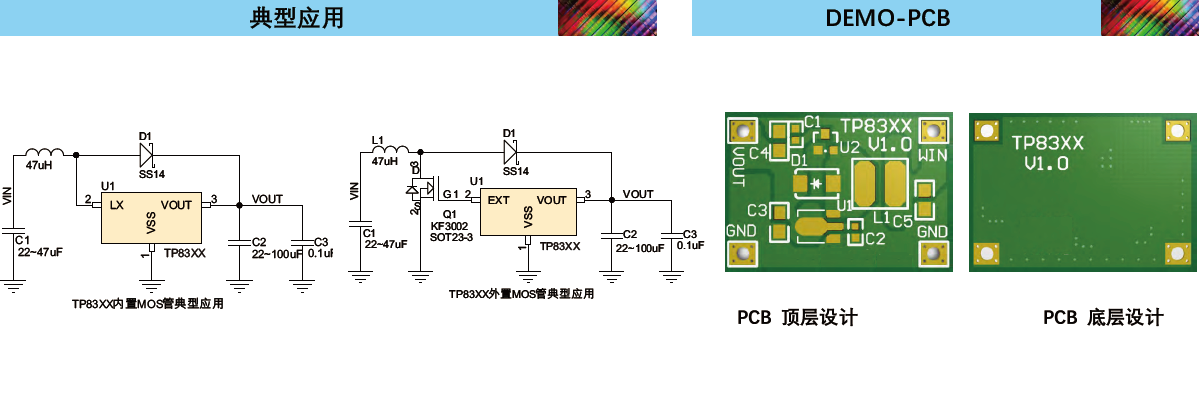

▶ 外接元件少,需肖特基管、电感及电容各一个；
▶ 外接元件建议选择:
低直流电阻电感20至220μH，
钽电容47至200μF，
肖特基二极管
▶ 极低的静态电流4uA
▶ 低噪声及低纹波典型值为100mV
▶ 驱动能力强
Vtyp=3.3V,Vin=1.0V时，Iout=100mA
Vtyp=3.3V,Vin=3.0V时，Iout=750mA
▶ 启动工作电压低,最大0.8V
▶ 高效率85%(Typ)
